Дешевый (менее 1000р) EGT для Января и Микаса.

Сегодня расскажу вам как сделать дешевый EGT на деталях с алиэкспрес или авито (кому как удобно). EGT который мы получим может работать с любыми версиями TRS и LS и позволяет изменять температуру выхлопа с точностью около 2-3%. Для этого нам понадобятся 2 изделия - собственно EGT сенсор и усилитель для него.

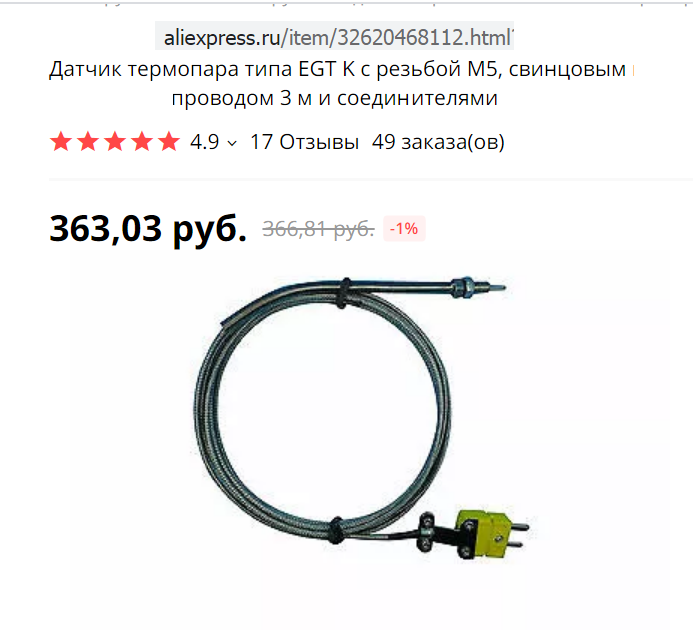

Заходим на али и забиваем в поиск "K-type termocuple"

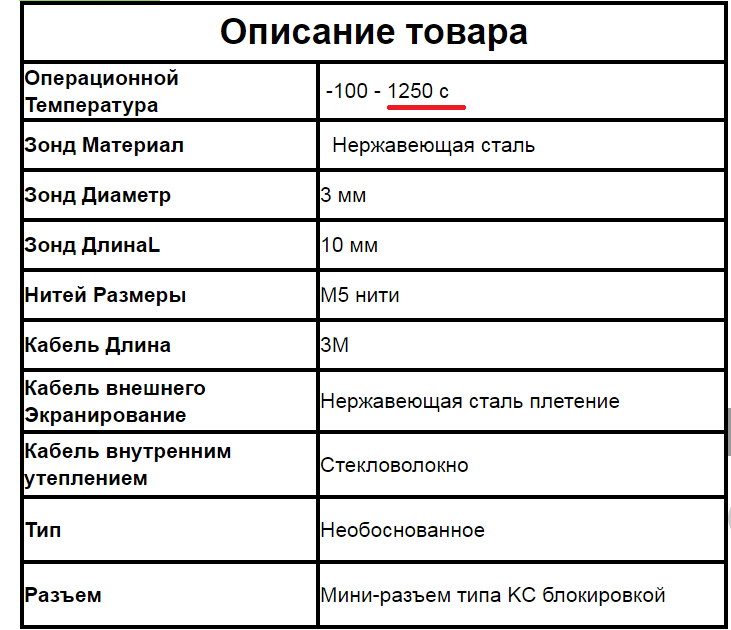

Выбираем любую которая понравится с цангой и резьбой но смотрите чтоб предельная температура была 1250 градусов. Например вот такую.

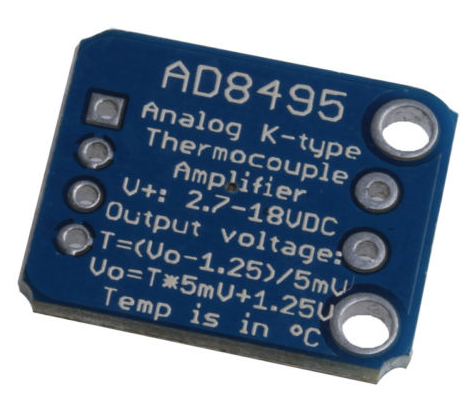

Далее набираем в поиске "AD8495"

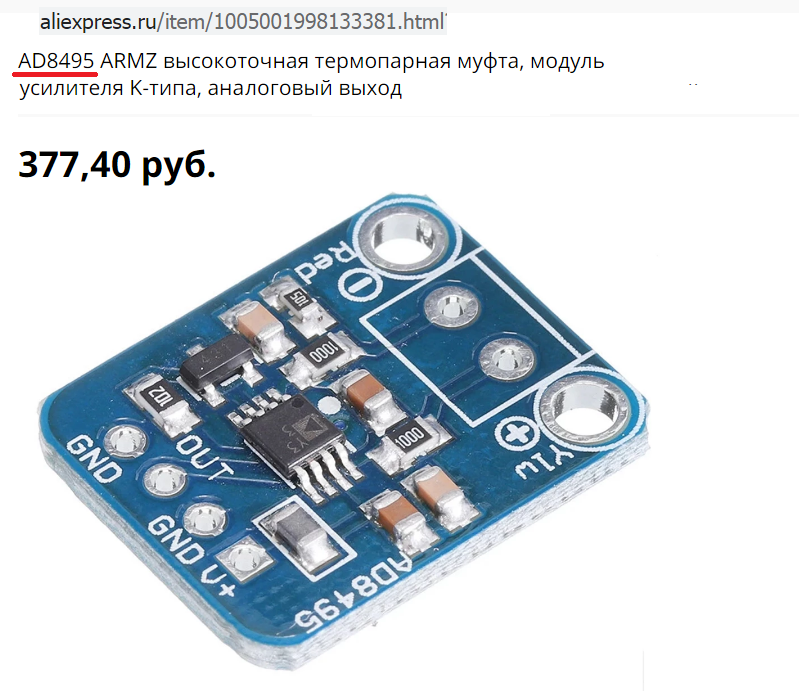

Покупаем любой понравившийся контроллер на этой микросхеме. Например вот такой:







Отверстия справа позволяют прикручивать его непосредственно к стандартной ЕГТ вилке.

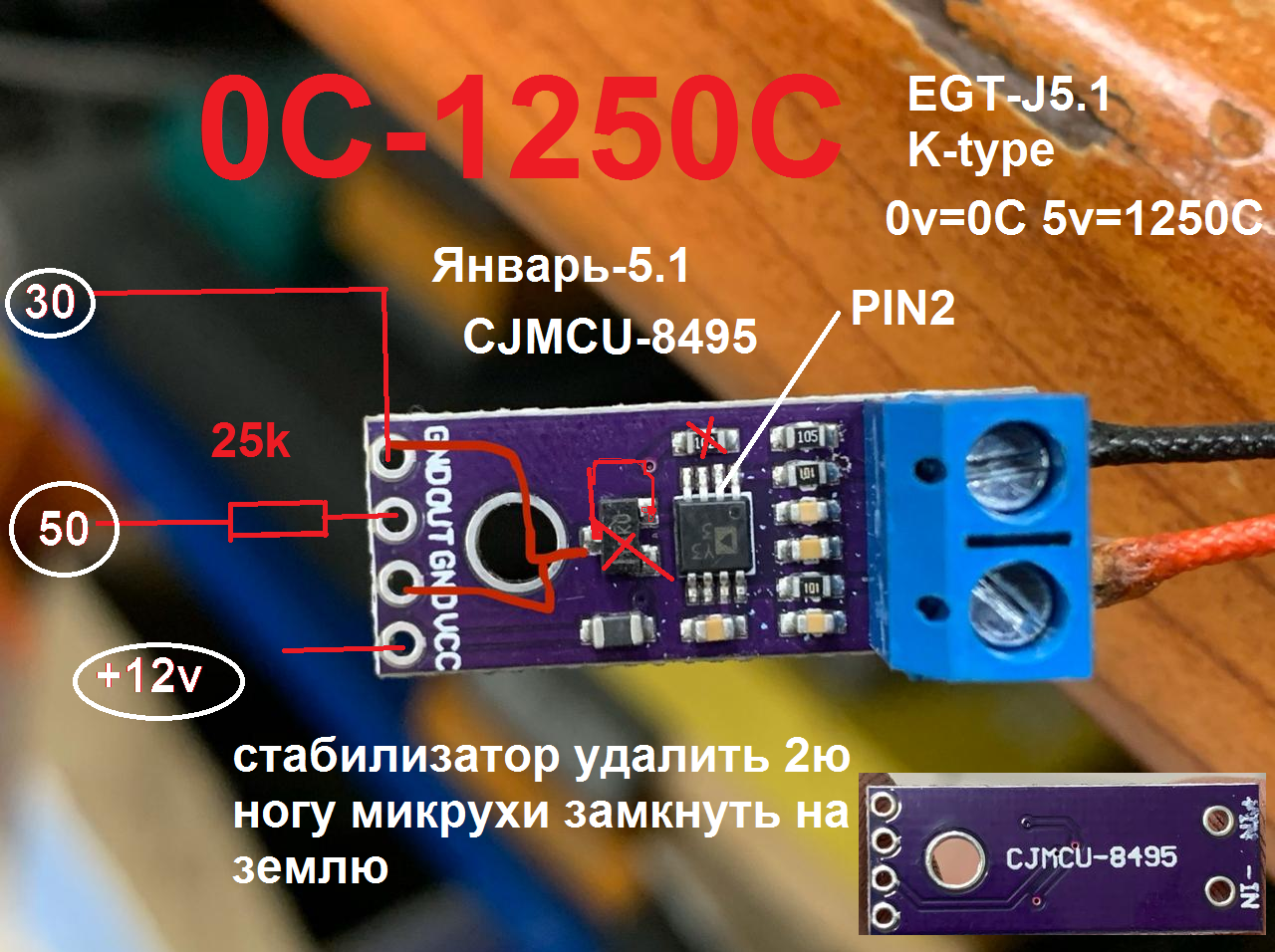

Когда все купленные детали приедут надо будет доработать контроллер.

Суть доработок в следующем.:

1) контролер может измерять отрицательные температуры - нам это не надо и это сужает диапазон. Чтоб убрать это, надо убрать смещение с 2й ноги микросхемы в 1.25вольт. Это делается удалением стабилизатора и резистора и замыканием входа vref на землю.

2) даже если убрать смещение, при наклоне 5мв на градус диапазон измерения по выходу от 0 до 5в будет от 0 до 1000 градусов Цельсия - нам этого мало и диапазон надо расширить до 1250 градусов Цельсия. Это делается установкой последовательно с выходом и 39 пином "Января"  резистора 25ком который с резистором 100ком установленном внутри "Января" создаст делитель и таким образом при входном напряжении 5в температура будет 1250 градусов.

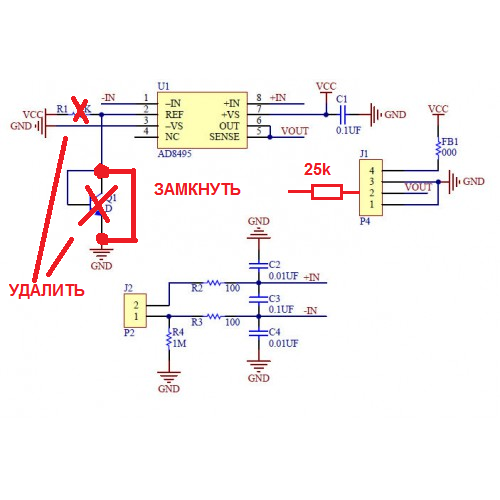

Смотрите схемы и картинки - все должно быть понятно.



Ну и поскольку выход у нас около 6в - питать эту схему от 5вольт нельзя! Минимальное напряжение питания - 8 вольт. Но как показывает практика схема нормально работает при питании от бортсети автомобиля.

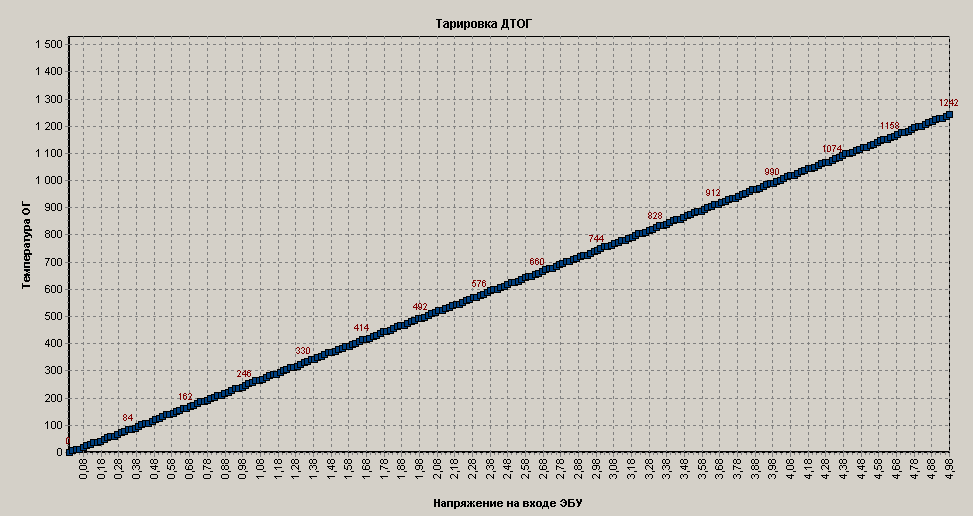

Ну и наконец - тарировка для прошивки должна быть такой.
