Прошивка J7LS для блоков Январь-7.2- особенности работы и настройки, описание доработок ЭБУ.

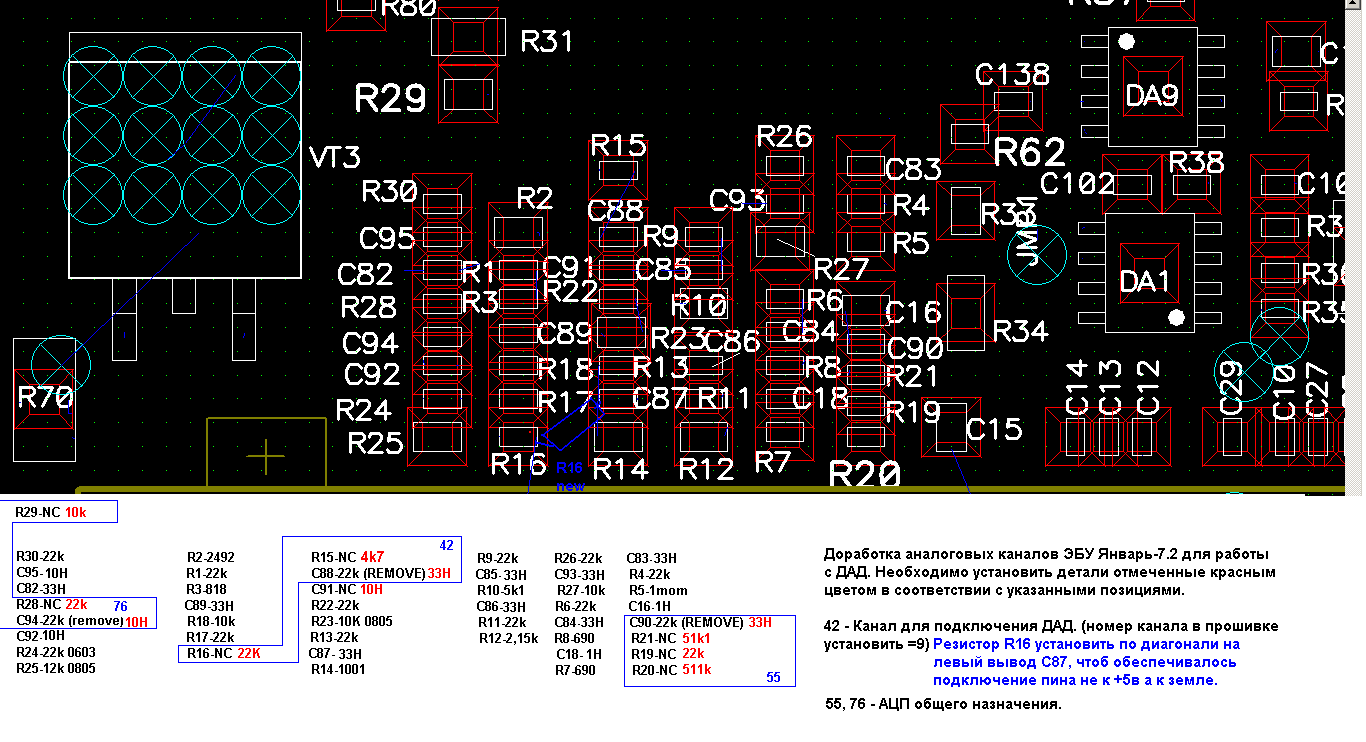

Доработка каналов АЦП для правильного функционирования входа ДАД.

В связи с тем, что нагрузочная способность некоторых типов ДАД очень низкая подключение ДАД к входу ДМРВ не допустимо т.к. сигнал с датчика может значительно искажаться, в результате, чего информация о давлении в системе становится недостоверной! Для подключения ДАД блоки Январь-7.2 необходимо дорабатывать устанавливая в них элементы указанные ниже на схеме. Типоразмер элементов 0603. Для работы необходима паяльная станция (термовоздушная или ИК)..

У 76-го вывода подтяжка (R29) к +12в (рекомендуется использовать как дискретный вход Shift Assist).

У 42-го подтяжка к +5в (можно при установке резистора подтяжки 4к7 использовать как аналоговый вход под галетный переключатель).

Установка HIP9011 в блоки Январь-7.2 от классики.

Как известно в блоках Январь-7.2 от классики нет элементов необходимых для детектирования детонации. Поэтому в феврале 2015 года появилась идея устанавливать в такие блоки микросхему HIP9011 (TPIC8101-ATM40) с требуемой для ее работы обвязкой по схеме идентичной ЭБУ Январь-5.1 (новой аппаратной реализации с прошивками А5) и в прошивке j7ls реализовать возможность выбора алгоритма детектирования детонации - обычный для Январь 7.2 или стандартный как у Январь-5.1 (новой аппаратной реализации) который уже был реализован давно.

Для того чтоб иметь возможность работы с HIP9011 в ЭБУ должна быть так же установлена ИМС DS2401 с резистором 4к7 (сигнальный контакт которой подключают к выводу P9.3 как и в инженерном блоке.) это необходимо для определения по номеру блока наличия или отсутствия в нем микросхемы HIP9011.

После установки всех деталей блок управления записывают программатором (необходима версия v0.005b или выше). Затем открывают в редакторе файл ecu.ini и в конце в вновь появившемся разделе с серийным номером только что записанного блока добавляют строку с надписью:

HIP=9011

После этого еще раз записывают прошивку в блок - при записи блока если все сделано правильно в программаторе должна появится строка << HIP 9011 activated >> в последующем программатор сам по подключенному блоку будет правильно выставлять флаги для работы с HIP9011.

При загрузке прошивки в инженерный блок из комплекса матрица (загрузке калибровок) необходимо убедится, что в прошивке флаг HIP9011 cнят (если в инженерном блоке нет hip9011) иначе при настройке программа может работать не правильно.

Одновременная установка элементов схемы штатного детектирования детонации блока Январь-7.2 и HIP9011 не возможна.



Доработка блоков для работы с моментным РХХ и установки на 6 цилиндровые ДВС...

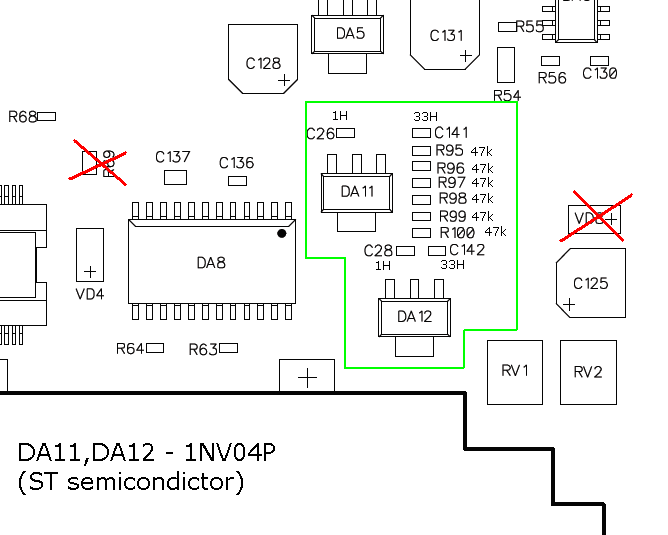

Для работы ЭБУ с моментным РХХ и на двигателях с 6-ю цилиндрами необходима доработка цепей 26 и 28 выводов ЭБУ, она сводится к установке отсутствующих элементов и удалению перечеркнутых (если есть). Все элементы типоразмера 0603. На картинке изображена плата старого образца. На новых платах Я7.2 данные элементы так же присутствуют но их расположение другое.



При доработке проверить наличие земли на 3-м выводе DA12. В некоторых блоках она может быть не разведена. В этом случае припаять провод.

Для работы с моментным РХХ достаточно установить компоненты в соответствии с картинкой. Для 6-ти цилиндрового варианта необходимы так же некоторые доработки, указанные в статье о применении блоков на двигателях с 3-мя и 6-ю цилиндрами.

Распиновка ЭБУ Январь-7.2 для работы с прошивками J7LS.

1 Катушка 3цил 28 форсунка 5 55 Вход 2й лямбды аналоговый (АЦП-доработка)
2 катушка 2-3/Катушка 2 цил 29 соединен с 11 (реле вентилятора) 56 не используется
3 масса 30 не используется 57 переключение прошивок (дискретный) подтянут 10ком к +12в
4 Катушка 4 цил 31 СE LAMP 58 не используется
5 катушка 1-4 32 +5в ДПДЗ 59 ДС (дискретный) подтянут 12ком к +12в
6 форсунка 2 33 +5в ДАД 60 не используется
7 форсунка 3 34 ДПКВ  B (земля) 61 масса контроллера
8 выход тахометра 35 масса датчиков 62 не используется
9 не используется 36 масса датчиков 63 +12в главного реле
10 Выход сигнал расхода топлива 37 ДМРВ (АЦП) подтянут 5к1 на землю

ДАД (АЦП ОКА3 - доработка - замена 5к1 на 22к!)

64 ШД
11 Замкнут с 29 (реле вентилятора) 38 не используется 65 ШД
12 +12 39 ДТОЖ (АЦП) подтянут 2k15 к +5в  66 ШД
13 + зажигания 40 ДТВ (АЦП) подтянут 1к к +5в 67 ШД
14 главное реле 41 не используется 68 реле вентилятора 1
15 ДПКВ А 42 Аналоговый вход ДАД J5LS (АЦП - доработка) 69 реле кондиционера
16 ДПДЗ (АЦП) подтянут 1мом на +12в 470к на землю 43 программирование 70 реле бензонасоса
17 масса датчиков 44 +12в главного реле 71 k-line
18 Датчик Кислорода 1 (АЦП) 45 +12в главного реле 72 не используется
19 ДД 46 Адсорбер/Управление давлением наддува 73 не используется
20 масса ДД 47 форсунка 4 74 не используется
21 не используется 48 нагреватель дк 1 75 вход запроса кондиционера (АЦП)
22 не используется 49 Нагреватель ДК1/реле бензонасоса 76 Датчик усилителя руля дискретный подтянут через 10к к +12в
23 не используется 50 реле блокировки стартера/многофункц выход 77 не используется
24 не используется 51 масса контроллера 78 не используется
25 не используется 52 не используется 79 датчик фаз (дискретный) подтянут 4к7 на +12в
26 форсунка 6 53 масса контроллера 80 масса контроллера
27 форсунка 1 54 не используется 81 не используется

 Соответствие контактов ЭБУ Январь-5.1 и Январь-7.2 в разных моделях управления выходами в ПО J7LS.



Январь 5.1

Январь 7.2 модель 21124

Янваль 7.2 модель Калина

вентилятор

68

11 29 68

бензонасос

70

49

адсорбер

46

46

кондиционер

25

69

69

блокировка стартера

38

50

50

главное реле

46

14

14

Нагреватель ДК1

15 33

48 49

48

Фазовращатель

36

11 29

70

 Соответствие каналов АЦП и их входных пинов для блоков Январь-5.1 Январь-7.2 и Микас-7 в hardware abstraction level ПО LS.

функция Я5 канал Я5 пин Я7 канал Я7 пин М7 канал М7 пин
MAF 0 7 3 37 11 7
ubatt 1 27 0 13 9 27
IAT 2 44 8 40 14 44
THR 3 53 1 16 12 53
CLT 4 45 4 39 7 45
P50 5 50 5 55 - -
WBDK 6 39 6 75 2 39
DET 7 - - - 0 -
COND 8 41 6 75 6 40
MAP 9 40 3 37 13 50
LZOND 10 28 2 18 - 28
LAUNCH 11 52 9 42 8 36
HTR_LZ 12 - 12 76 - -
P42 13 42 - - 3 54
P51 14 51 - - 10 51

При необходимости использования каких либо дополнительных функций не распаянный канал схемотехнически приводится к блоку Я5.1

Дискретные входы для работы функции shift assist.

Не рекомендуется: P8.1- пин 42 (требуется доработка блока). Резистор R16=10к обеспечивает подтяжку к +5в таким образом кнопка включается между 42м выводом и землей.

Рекомендуется: P8.4 - пин 76 (требуется доработка блока). Резистор R29=10к обеспечивает подтяжку к +12в таким образом кнопка включается между 76-м выводом и землей!

Варианты ключей катушек из Января-7.2

Fairchild ISL9V3040S3S

Infineon BT2140-1B

IR  IRGS14C40L

STGB10NB37LZ  STGB10NB40LZ
