Январь-5 SPORT v1  – ЭСУД для атмосферных поршневых ДВС.

Система управления, построенная на базе ЭБУ Январь-5.1 2112-1411020-41 программа которого целиком переписана. Первоначально разработчиком системы является Алекс Соколов (unclesam), система применялась в кольцевых соревнованиях (Супертуризм, LadaRevolution), однако он забросил ее развитие, а поскольку много моментов в его системе было реализовано принципиально неправильно (например поправка по напряжению бортсети) и отсутствовала работа с широкополосным ДК - пришлось самому браться за дело.

J5Sport целесообразно применять на атмосферных 4-х цилиндровых спортивных двигателях (4 дросселя), либо для управления спортивным двигателем с 1 дросселем (если имеет место высокий уровень доводки двигателя).  При этом не важно произведен двигатель в России или нет. Есть положительный опыт установки J5Sport на двигатели Toyota и VW. Установка системы на двигатели для повседневной эксплуатации не рекомендуется по следующим причинам:

- Не поддерживается датчик детонации и контроль детонации.

- Значительно упрощены алгоритмы пуска, что не обеспечивает гарантированный успешный запуск двигателя при отрицательных температурах без дополнительной индивидуальной и кропотливой подстройки.

- Отсутствует регулируемое управление оборотами холостого хода. РХХ управляется только по уставке.

- Отсутствует отсечка топливоподачи при торможении двигателем - что вызывает значительный перерасход топлива при ежедневной эксплуатации.

Как правило если при постройке двигателя планируется превышение планки рабочих оборотов 10000 - однозначно для управления таким двигателем должна быть выбрана система j5sport, поскольку другие коммерческие решения не позволяют работать выше этой планки! Система использует в качестве фактора нагрузки двигателя положение дроссельной заслонки, имеет 3-х мерные таблицы топливоподачи и зажигания размерностью 17*33 (17 линий нагрузки пропорционально положению дросселя, 33 линии оборотов с шагом 400rpm) нагрузка и обороты имеют диапазон 256 точек (дискрет 50rpm и 1/256 диапазона угла поворота дросселя) для получения промежуточных значений во всех таблицах используется функция линейной интерполяции. Система может работать вплоть до 12750rpm оставаясь в зоне калибровочных таблиц (при реализации датчика положения коленчатого вала на маховике двигателя). ЭБУ имеет высокую разрешающую способность по длительности импульса форсунок и моменту искрообразования, глубину (диапазон)топливных таблиц - 16 бит, разрешение по каналу управления зажигания 1.5мкс. Это обеспечивает точность формирования момента зажигания на оборотах 10000 rpm порядка 1.8 градусов (0.18 градуса на 1000rpm), таким образом по многим параметрам J5Sport превосходит многие aftermarket контроллеры построенные с применением более мощных процессоров (например Motec). Это превосходство является следствием того, что в ЭБУ применен специализированный микроконтроллер SAF80C509 c аппаратными средствами упрощающими реализацию системы управления двигателем и того, что его программа написана ассемблере MCS51 с оптимизацией критических циклов. ЭБУ работает только в режиме попарно параллельного впрыска топлива (каждая форсунка открывается 1 раз за оборот двигателя или 2 раза за цикл) - датчик фаз не поддерживается.  Система позволяет:

-          Автоматически настраивать подачу топлива путем обучения ЭБУ с использованием широкополосного датчика свободного кислорода в выхлопных газах, в соответствии с “желаемым составом смеси” в 64 режимных точках. Также возможна работа с узкополосным датчиком, включенным в режиме “альфаметр”, однако (см. картинки) подобная настройка не рекомендуется.

-          Управляет вентилятором охлаждения двигателя.

-          Реализовывать функцию автостарт (ограничение оборотов двигателя по специальной программе для предотвращения пробуксовки ведущих колес на старте в дисциплинах типа “drag racing”).

-          Реализует “мягкую отсечку” (вырезание зажигания при приближении к оборотам отсечки для предотвращения превышения оборотов при разгоне  двигателя без нагрузки)

-          Корректирует подачу топлива в соответствии с температурой воздуха и абсолютным давлением в диапазоне высот -100 +2000 метров над уровнем моря.

-     Поддерживает управление как одним так и 2-мя рядами топливных форсунок.

Система управления j5sport постоянно модифицируется, в ней могут быть реализованы дополнительные функциональные возможности.

Система J5Sport не может быть использована на двигателях с компрессорами и турбокомпрессорами а также на транспортных средствах эксплуатирующихся в условиях превышения указанного диапазона высот над уровнем моря(авиа)! Установка ЭСУД на подобные транспортные средства приведет к неадекватному управлению двигателем и возможному его отказу.

В настоящий момент алгоритмы модифицированной микропрограммы J5Sport доведены до своего логического совершенства. Унифицирована прошивка для  4-х и 8-ми форсунок, теперь число форсунок выбирается в мониторе.

Комплектация:

- ЭБУ j5-SPORT (включает комплект программного обеспечения для настройки).

- Проводка (возможна доработка проводки для ЭБУ Январь-5.1 -41)

- Датчик Абсолютного Давления – GM,Волга.

- Датчик температуры ОЖ – Любой терморезистивный.

- Датчик температуры воздуха - Любой терморезистивный.

- ДПДЗ (рекомендуется GM)

- Форсунки – 4 или 8 штук. (один или 2 ряда) 905 либо другие. Lag time и battery offset для всех форсунок одинаковый, однако производительность в рядах может различаться!

- Модуль зажигания ВАЗ

- РХХ (опционально для двигателя с стандартным дроссельным модулем)





J5Sport v2

Представляет из себя новую систему - фактически переработку первой, для участия в соревнованиях по DRAG racing, может применятся только на автомобилях укомплектованных кулачковой трансмиссией с секвентальным механизмом выбора и имеющимся в системе "датчиком передач" представляющим переменный резистор связанный механически с барабанчиком КПП.

Основные отличия от предыдущей:

1) В таблице топливоподачи используется более компактный формат представления данных. (Производная эффективного момента).

2) 3-х стадийное управление закисью азота с возможностью программирования индивидуальных добавок топливоподачи для любых передач и оборотов.

3) Наличие в комплектации "датчика передач". (для управления закисью азота по передачам и работы функции flat shift).

4) Переключение передач при помощи алгоритма flat shift практически без разрыва циркуляции момента в трансмиссии.

5) Датчик скорости на ведомом колесе (трекшен контроль, коррекция топливоподачи по скорости автомобиля) расчет фактической скорости с высокой точностью и пути автомобиля.

6) loger реального времени для мониторинга работы системы и настройки необходимых алгоритмов по логам. (реальное время передается из эбу).

7) Поддержка акселерометра (привязка ускорения в логах).

8) Датчик давления масла двигателя с защитными механизмами при пропадании давления.

Функции системы реализуемы только при наличии многостадийной системы впрыска закиси азота или кулачковой секвентальной трансмиссии - если  автомобиль не соответствует данным требованиям - систему нет смысла приобретать и устанавливать, поскольку иных качественных отличий от J5Sport-1 нет.



Система J5Sport v2 смонтирована на автомобиле одного из лидеров класса SL - Сергея Кузовкина (Bun2K).



Картинки



 Январь 5 - SPORT.

Ваз 2115 – 8v c минимумом доработок двигателя. Форсунки – ГАЗ. ДТВ – переделан из стандартного ДТОЖ. ДАД - не установлен.

Главная таблица топлива. (шаг сетки по оборотам 320rpm, по нагрузке 16 уе).

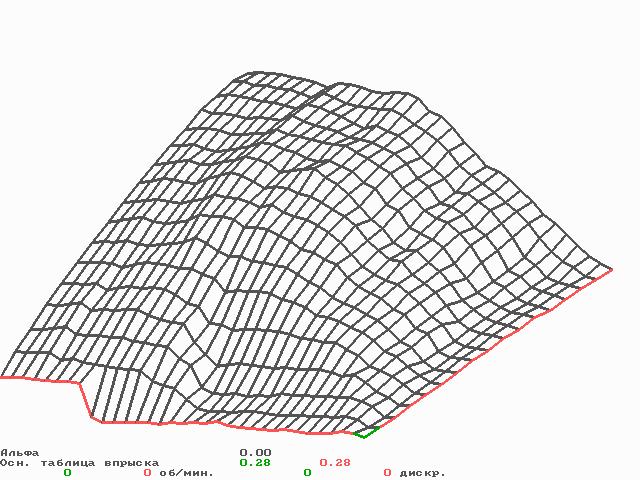

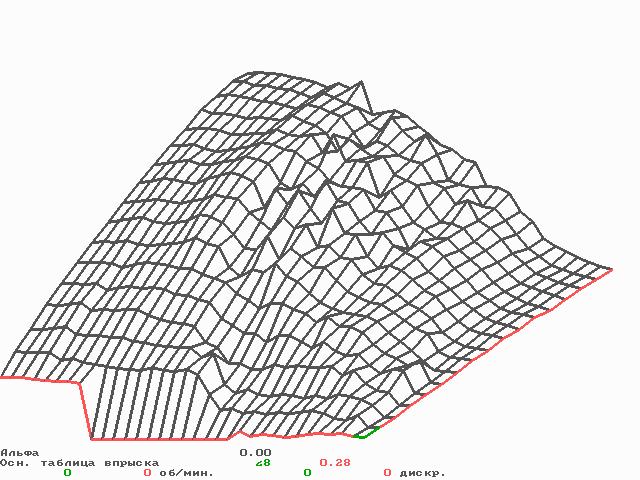

Результат автоматического обучения по стандартному лямбда зонду в течении продолжительного времени.   На поверхности отчетливо видны горы которые “нарыл” используемый алгоритм регулирования, кроме того верхняя линия поверхности (полный дроссель) явно не отражает характеристику наполнения двигателя воздухом. Однако даже с такой поверхностью машина ехала много резвее, чем с стандартными прошивками, построенными с использованием старых методик настройки двигателей (стандартный софт ВАЗ, поправки GBC по логам).

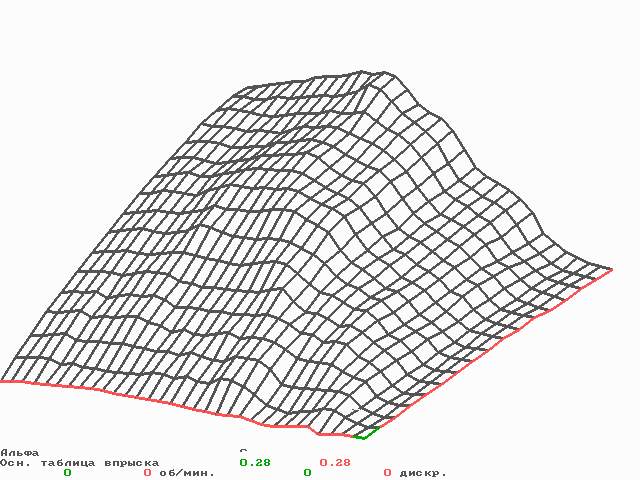

 Тот же самый автомобиль, настроенный с применением широкополосного ДК  BOSCH 0.258.007.057 и контроллера LM-1 (innovate motor sport), при движении в течении 3-х часов в смешанном режиме (город-трасса), поверхность по видимому представляет собой наиболее близкую к идеальной для такого двигателя.

На поверхности четко заметен перекос состава смеси по оси нагрузки в отношении предыдущей настройки, так например, на линии 100% дросселя (верх графика) смесь была бедной, а на малых нагрузках наоборот богатой. Исходя из 2-х поверхностей, можно сделать однозначный вывод, что настройка спортивного двигателя с применением узкополосного датчика кислорода в качестве широкополосного (режим альфаметра) является неприемлемой как для достижения максимальной отдачи, так и с точки зрения экономии топлива!

ВАЗ 2111 – 16V

Форсунки - VW 1.8T. ДТВ - VAG 046-905-379. ДАД – не установлен.

Поверхность топливоподачи двигателя отстроена c применением широкополосного зонда BOSCH 0.258.007.057 и контроллера LM-1  К сожалению на двигателе низкая степень сжатия, поэтому достаточно сложно выстроить для него близкую к  идеальной поверхность зажигания, поскольку характеристика зажигания ниже зоны детонации. Возможно при более длительной настройке это удастся сделать.

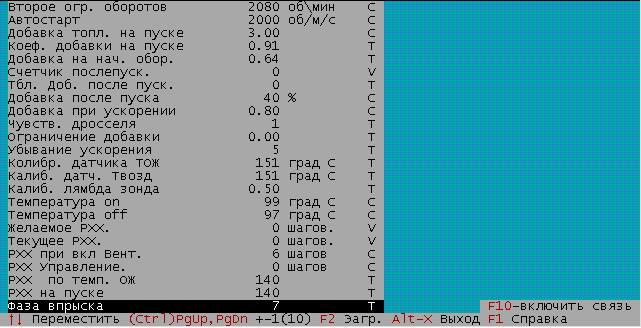

Монитор комплекса J5-SPORT (версия системы - май 2005 года)

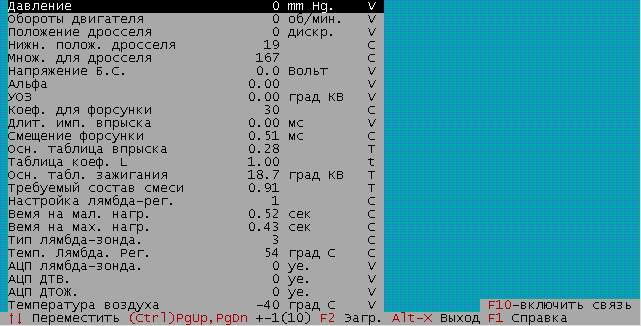

Монитор комплекса J5 SPORT – продолжение

  Часть изображений любезно предоставлена “Sander” sander@team-rs.ru
